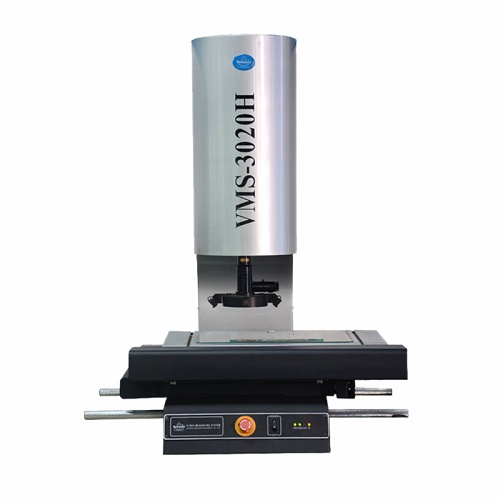

Máy đo 2D VMS-3020H Rational chính hãng

Danh mục:
Model: VMS-3020H
Hãng sản xuất: Rational/Đức

Mô tả máy đo 2D VMS-3020H

  • Máy đo 2D VMS-3020H là máy đo quang học tự động.
  • Máy đo 2D VMS chính là thiết bị đo kiểm với hiệu suất và độ chính xác cao được tích hợp quang học.
  • Máy được sử dụng nhiều trong các lĩnh vực: Máy móc, điện tử, đo lường, đồng hồ, công nghiệp nhẹ, nhựa, ô tô, phòng thí nghiệm, các viện nghiên cứu, viện đo lường, các phân xưởng …

Đặc điểm của máy đo 2D VMS

  • Phần mềm đo lường do hãng Rational phát triển đã đáp ứng hầu hết các yêu cầu khác nhau của khách hàng.
  • Máy đo 2D VMS hoạt động trên việc tự động lấy nét, tự động tìm cạnh, phần mềm lập trình mạnh mẽ và tự động đo.
  • Áp dụng kỹ thuật chia nhỏ subpixel để nhằm cải thiện khả năng phân giải của ranh giới.
  • Được cài đặt với cần điều khiển và cũng có thể được lập trình bằng phần mềm.
  • Hệ thống xử lý dữ liệu SPC với số lượng lớn các phép đo đồ gá.
  • Các trục X, Y, Z đều được áp dụng hệ thống điều khiển servo, giúp định vị nhanh có độ chính xác cao và hoạt động ổn định.
  • Thông qua hệ thống điều khiển mô-đun thông minh tự phát triển được cài đặt trong thiết bị, giúp đảm bảo hoạt động ổn định hơn.
  • Nguồn chiếu sáng có thể lập trình cùng với 5 vòng bề mặt và 8 vùng, thích hợp dùng cho các phôi phức tạp.
  • Máy đo 2D VMS phát hiện được vị trí cụ thể của phôi được đo bằng chỉ thị laser, nhằm thuận tiện cho việc định vị và vận hành.

Thông số kỹ thuật của máy đo 2D VMS-3020H Rational

Model VMS-2515H VMS-3020H VMS-4030H
Working table Metal table size (mm) 450×280 500×330 606×466
Glass table size (mm) 306×196 350×250 450×350
Travel (mm) 220×120 270×170 370×270
Linear scale resolution 0.5μm
Indication error E1XY=（2.5+L/100）μm (L is the length of the measured object. Unit: mm)
Consistency error of origin in different sections E0≤20 (every 100mm displacement in Z axis)
Dimension (mm) 760×600×900 760×600×900 970×670×940
Weight (kg) 146 168 266
Z-axis travel (mm) 150 (Can be customized to 300mm)
Accessories 1X lens tube (Standard) 0.5X lens tube (Optional) Working distance (mm)
Zoom lens 0.7-4.5X 0.7-4.5X
Additional lens Magnification  Field of view (mm) Magnification Field of view (mm)
0.5X (Optional) 10-64X 22-3.4 5-32X 44-6.8 175
1X (Standard) 20-128X 11.1-1.7 10-64X 22-3.4 92
2X (Optional) 40-256X 5.5-0.9 20-128X 11.1-1.7 36
Brand PC (Standard), joystick (Standard)
Video system 1/2″ color CCD camera. Brand zoom lens (Optional)
Zoom lens magnification: 0.7X~4.5X. Total Magnification: 20~128X (19.5 inches display. Resolution: 1440*900)
Field of view: 11.1mm~1.7m
Power supply: AC 100-240V 50/60Hz. Power: 250W (excluding PC)
