Máy đo quang học 2D VMS-4030H Rational

Danh mục:
Model: VMS-4030H
Hãng sản xuất: Rational/Đức

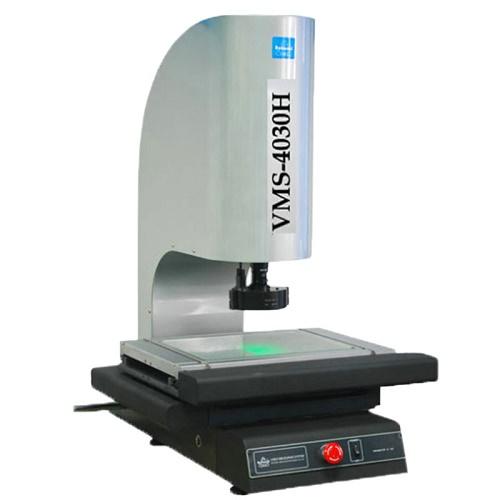

Máy đo 2D Rational VMS-4030H

  • Máy đo 2D VMS-4030H là máy đo quang học kích thước hình ảnh tự động.
  • Là thiết bị đo kiểm với độ chính xác và hiệu suất cực cao, tích hợp quang học.
  • Máy được sử dụng nhiều trong các lĩnh vực: Máy móc, điện tử, đồng hồ, công nghiệp nhẹ, nhựa, đo lường, phòng thí nghiệm, các viện nghiên cứu, viện đo lường, các phân xưởng

Đặc điểm Máy đo quang học 2D Rational VMS-4030H

  • Phần mềm đo lường của máy VMS do hãng phát triển đã đáp ứng tất cả yêu cầu khác nhau của khách hàng.
  • Tự động lấy nét, máy VMS tự động tìm cạnh, lập trình mạnh mẽ và tự động đo.
  • Áp dụng kỹ thuật thông minh chia nhỏ subpixel để cải thiện khả năng phân giải của ranh giới.
  • Được cài đặt bằng cần điều khiển và cũng có thể được lập trình bằng phần mềm.
  • Hệ thống xử lý dữ liệu SPC cùng với số lượng lớn các phép đo đồ gá.
  • Các trục X, Y, Z đều được áp dụng hệ thống điều khiển servo, giúp việc định vị được nhanh chóng với độ chính xác cao và hoạt động ổn định.
  • Thông qua hệ thống điều khiển mô-đun nhúng thông minh tự phát triển được cài đặt trong thiết bị, giúp đảm bảo hoạt động ổn định hơn.
  • Nguồn chiếu sáng có thể được lập trình với 5 vòng bề mặt và 8 vùng, thích hợp dùng cho các phôi phức tạp.
  • Phát hiện vị trí cực kỳ cụ thể của phôi được đo bằng chỉ thị laser, rất thuận tiện cho việc định vị và vận hành.

Thông số kỹ thuật của máy VMS-4030H

Model VMS-2515H VMS-3020H VMS-4030H
Working table Metal table size (mm) 450×280 500×330 606×466
Glass table size (mm) 306×196 350×250 450×350
Travel (mm) 220×120 270×170 370×270
Linear scale resolution 0.5μm
Indication error E1XY=（2.5+L/100）μm (L is the length of the measured object. Unit: mm)
Consistency error of origin in different sections E0≤20 (every 100mm displacement in Z axis)
Dimension (mm) 760×600×900 760×600×900 970×670×940
Weight (kg) 146 168 266
Z-axis travel (mm) 150 (Can be customized to 300mm)
Accessories 1X lens tube (Standard) 0.5X lens tube (Optional) Working distance (mm)
Zoom lens 0.7-4.5X 0.7-4.5X
Additional lens Magnification  Field of view (mm) Magnification Field of view (mm)
0.5X (Optional) 10-64X 22-3.4 5-32X 44-6.8 175
1X (Standard) 20-128X 11.1-1.7 10-64X 22-3.4 92
2X (Optional) 40-256X 5.5-0.9 20-128X 11.1-1.7 36
Brand PC (Standard), joystick (Standard)
Video system 1/2″ color CCD camera. Brand zoom lens (Optional)
Zoom lens magnification: 0.7X~4.5X. Total Magnification: 20~128X (19.5 inches display. Resolution: 1440*900)
Field of view: 11.1mm~1.7m
Power supply: AC 100-240V 50/60Hz. Power: 250W (excluding PC)
