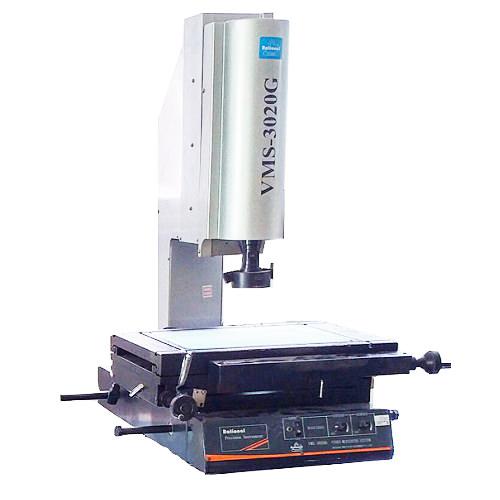

Mô tả Máy đo 2D VMS-3020G, VMS-3020F Rational

Máy đo 2D VMS-3020G, VMS-3020F là máy đo kích thước bằng hình ảnh.
Máy đo VMS là thiết bị đo kiểm với độ chính xác và hiệu suất cao, được tích hợp quang học.
Máy được sử dụng trong nhiều các lĩnh vực như: Máy móc, điện tử, đo lường, đồng hồ, hàng không, công nghiệp nhẹ, nhựa, phòng thí nghiệm, các viện nghiên cứu, viện đo lường, các phân xưởng …

Đặc điểm của Rational VMS-3020G, VMS-3020F

Kích thước bàn máy là: 500×330 mm
Hành trình XY là: 300×200mm
Hành trình Z là: 200mm (có thể nâng cấp lên đến 400mm)
Chiếu sáng ở nhiều cường độ cao, giúp đáp ứng được yêu cầu khác nhau của khách hàng
Hiển thị dữ liệu đo, dữ liệu ra/vào
Máy đo 2D VMS có thể đo được các loại kích thước : điểm, đường thẳng, đường tròn, đường cung, đương S line, đường vuông góc, đường tiếp tuyến, song song, trung điểm…
Các kích thước kết hợp giữa góc của 2 tiếp tuyến, khoảng cách giữa các điểm và đường, đường phần giác…. trên bề mặt sản phẩm mà ko có lỗ thông.
Đặc biệt là không cần đầu dò, chỉ cần cấu hình cơ bản của máy VMS cũng có thể đo góc hoặc cung của đường rãnh trên sản phẩm
Camera có độ phân giải cao kết hợp với phần mềm nhận diện hình ảnh, mang thấu kính phóng đại quang học nhiều mức giúp người sử dụng dễ dàng quan sát và thực hiện đo đạc với những sản phẩm có kích thước nhở hơn 1 mm.
Máy đạt độ chính xác cao đến phần vạn nên có thể đáp ứng được hầu hết các yêu cầu về độ chính xác cho các đối tác nước ngoài

Working table	Model	VMS-1510G	VMS-2010G/ VMS-2010F	VMS-2515G	VMS-3020G/ VMS-3020F	VMS-4030G/ VMS-4030F
	Metal table size (mm)	354×228	404×228	450×280	500×330	606×466
	Travel (mm)	150×100	200×100	250×150	300×200	400×300
Z-axis travel (mm)		200 (can be customized to 400)
Consistency error of origin in different sections		G series: E₀≤30 (every 100mm displacement in Z axis); F series: E₀≤20 (every 100mm displacement in Z axis)
Linear scale resolution: 0.0005mm. X, Y-axis indication error: (2.5+L/100)μm (L is the length of the measured object. Unit: mm)
Video system	F series			G series
	IP camera			1/3”color CCD camera
	Zoom lens magnification: 0.58X~7.5X			Zoom lens magnification: 0.7X~4.5X
	Magnification: 27.4~351.3X (24″ monitor)			Magnification: 26.6~171X (19.5″ monitor)
	Object view: 14mm~1.4mm			Object view: 8.1mm~1.3mm
	Surface lighting and transmission lighting both adopt adjustable LED
