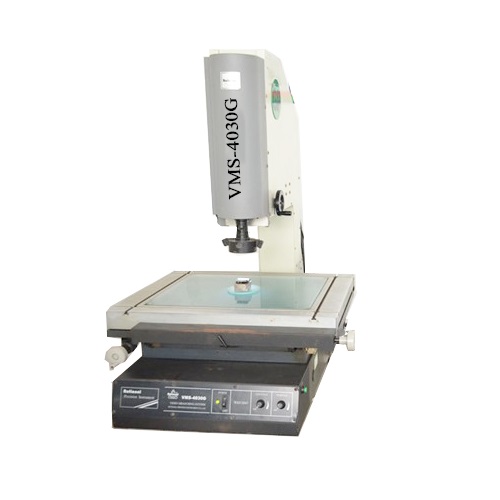

Máy đo 2D Rational VMS-4030G và VMS-4030F

Danh mục:
Model: VMS-4030G, VMS-4030F
Hãng sản xuất: Rational/Đức

Mô tả Máy đo 2D VMS-4030G, VMS-4030F

  • Máy đo 2D VMS-4030G, VMS-4030F là máy đo quang học kích thước bằng hình ảnh.
  • Máy đo 2D VMS là thiết bị đo kiểm với độ chính xác và hiệu suất cự cao, tích hợp quang học.
  • Máy được sử dụng trong nhiều lĩnh vực như là: Máy móc, điện tử, đo lường, đồng hồ, ô tô, công nghiệp nhẹ, nhựa, phòng thí nghiệm, các viện nghiên cứu, viện đo lường, các phân xưởng …

Đặc điểm của Máy đo 2D Rational VMS-4030G và VMS-4030F

  • Kích thước bàn máy là: 606×466mm
  • Hành trình XY là: 400×300mm
  • Hành trình Z là: 200mm (có thể nâng cấp lên đến 400mm)
  • Chiếu sáng ở nhiều cường độ cao, giúp đáp ứng được yêu cầu khác nhau của khách hàng
  • Hiển thị dữ liệu đo chính xác, dữ liệu ra/vào
  • Máy đó tọa độ hai chiều có thể đo được các loại kích thước như: điểm, đường thẳng, đường tròn, đường cung, đường S line, đường vuông góc, tiếp tuyến, song song, trung điểm…
  • Các kích thước được kết hợp giữa góc 2 tiếp tuyến, khoảng cách giữa điểm và đường, đường phần giác…. trên tất cả các bề mặt sản phẩm mà ko có lỗ thông.
  • Đặc biệt sản phẩm không cần đầu dò, chỉ cần cấu hình cơ bản của VMS cũng có thể đo góc hoặc cung của đường rãnh trên sản phẩm
  • Camera độ có phân giải cao kết hợp cùng phần mềm nhận diện hình ảnh nhanh chóng, thấu kính phóng đại quang học có nhiều mức, giúp cho người sử dụng dễ dàng quan sát và đo đạc trên những sản phẩm có kích thước nhở hơn 1 mm.
  • Máy có độ chính xác cao nên có thể đáp ứng được tất cả các yêu cầu về độ chính xác cho các đối tác nước ngoài.

Thông số kỹ thuật của VMS-4030G, VMS-4030F

Working table Model VMS-1510G VMS-2010G/ VMS-2010F VMS-2515G VMS-3020G/ VMS-3020F VMS-4030G/ VMS-4030F
Metal table size (mm) 354×228 404×228 450×280 500×330 606×466
Travel (mm) 150×100 200×100 250×150 300×200 400×300
Z-axis travel (mm) 200 (can be customized to 400)
Consistency error of origin in different sections G series: E0≤30 (every 100mm displacement in Z axis);  F series: E0≤20 (every 100mm displacement in Z axis)
Linear scale resolution: 0.0005mm.    X, Y-axis indication error: (2.5+L/100)μm (L is the length of the measured object. Unit: mm)
Video system F series G series
IP camera 1/3”color CCD camera
Zoom lens magnification: 0.58X~7.5X Zoom lens magnification: 0.7X~4.5X
Magnification: 27.4~351.3X (24″ monitor) Magnification: 26.6~171X (19.5″ monitor)
Object view: 14mm~1.4mm Object view: 8.1mm~1.3mm
Surface lighting and transmission lighting both adopt adjustable LED
